建筑群落

建筑群落做為城市基礎設施的重要組成部分，包括住宅、商用和工業建筑、醫院、學院、行政建筑等。保證建筑群落的災害韌性是城市防災減災的關鍵環節，原因在于：一方面，建筑群落的功能需求依賴于城市生命線網絡提供的基礎設施服務；另一方面，建筑群落是否安全可靠直接影響居民和用戶的生活和工作質量，從而影響城市的經濟發展和社會穩定。本課題組提出了一系列建筑群落抗震韌性評估與規劃的基本框架[Lin & Wang, 2018]，包括：

（1）基于概率的城市區域建筑群落災害損傷分析和損失估計[Lin & Wang, 2016]；分析過程中考慮了各建筑所在場地的災害強度以及建筑的結構反應的不確定性和空間相關性；

（2）基于概率的建筑群落災后功能損失評估；其中建筑的功能狀態是由建筑本身的損傷和建筑所在場地的基本服務設施（例如水電）供給量的狀態共同決定[Zhang et al, 2016]；

（3）采用連續時間馬爾可夫過程模擬建筑群落災后功能恢復過程；該模型把影響建筑功能恢復過程的時間分為三部分（即建筑維修前的準備時間、維修/重建時間、和基礎設施供給恢復時間）。這些時間組成本質上反映了建筑維修和重建的工程實踐經驗，以及城市區域的社會經濟條件、救災資源和能力、政策規劃等客觀條件[Lin & Wang, 2017a, 2017b]；

（4）基于多目標優化的決策模型，服務于求解以提高城市韌性為目標的建筑群落災前加固和災后重建最優策略[Lin et al., 2016; Wang & Wang, 2017]；

（5）把建筑群落損傷分析與經濟社會模型相結合，作為以經濟社會韌性為指標的防災減災規劃的理論基礎。例如本課題組將建筑群落災害損傷分析與社會模型相結合，實現了災害發生后返家的住戶個數的實時預測；該模型的假設為住房是否返家取決于住宅、商用建筑、與學校的功能恢復，以及住戶的社會經濟條件[Lin & Wang, 2019]。

圖1. 建筑群落韌性評價與決策基本框架

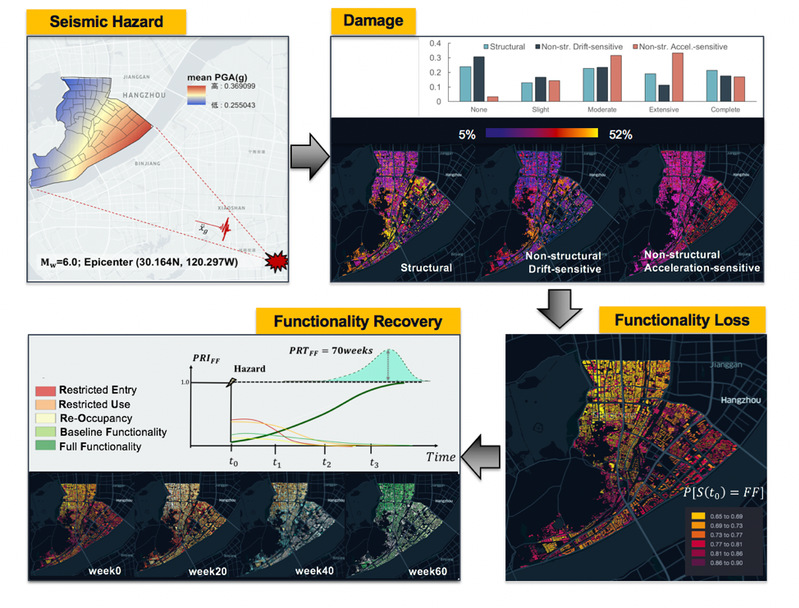

圖2. 典型范例可視化

交通網絡（基于韌性理念的減災、應急、恢復決策）

本課題組發展了一套基于風險的分階段交通網絡韌性規劃決策框架，可用于災前減災優先級確定（第一階段）、災后應急資源調配（第二階段）以及長期恢復過程優化（第三階段）。該框架包括兩部分：（I）分階段韌性評價的指標體系。該體系包含三個網絡性能指標，分別對應三個不同階段的特定決策過程[Zhang et al., 2017]；（II）分階段決策模型（數學上是一個隨機多目標優化問題），包括了經費約束條件下災前加固項目的優先級[Zhang & Wang, 2017]、時間約束下災后緊急救援時的資源調度以及人力物力資源約束下的恢復重建的施工排序[Zhang et. al, 2017]。該決策框架已被應用于田納西州Shelby郡的公路網絡。

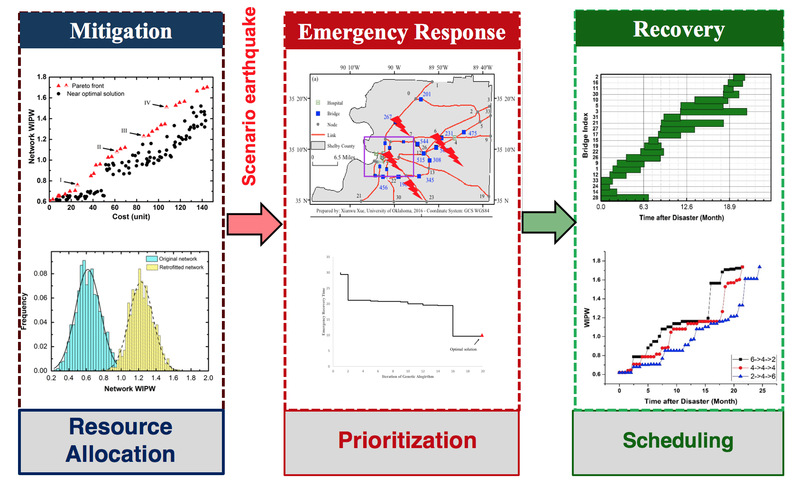

圖3. 交通網絡三階段決策優化（Zhang et al., 2017）

水電網絡

城市各基礎設施系統是一個功能耦合的整體，正所謂“牽一發而動全身”，某一個系統的破壞也會造成其他一個或者多個系統的功能受到影響，甚至完全破壞。作為級聯失效的典型破壞案例，我們著重分析了城市水電網絡之間的功能耦合關系[Zhang et al., 2018]。首先，我們提出了一種全新的概率分析框架來預測震后社區建筑環境的功能損失，這種建筑環境不僅包含建筑物，同時還包括水電系統和交通網絡。這一分析方法充分考慮了在一致的空間尺度上具有不同拓?fù)浣Y(jié)構和災害響應特征的物理系統之間的功能耦合，并在此基礎上提出了一個基于物理機制的、量化的、涵蓋整個社區關鍵基礎設施的功能損失評價模型。利用這一模型，可以進一步得到每個系統的抗災需求和其結構響應參數的不確定性和它們之間的空間相關性。該模型采用了基于網絡流理論的方法來模擬特性各異網絡之間的功能依存關系。該分析揭示并量化了災害強度的空間變化、建筑物和公共基礎設施系統組件的固有脆弱性，相互依存的公共基礎網絡中的級聯失效以及公共網絡中剩余供應能力的再分配，從而量化了社區建筑環境災后的各項功能損失和空間分布。為城市的防災減災以及韌性規劃決策提供了豐富的信息支持.

另一方面，研究中心在城市供水管網的抗震防災方面，展開了深入持久的研究，這不僅僅包括地下管線的地震反映試驗和理論的多重分析[Miao et al., 2016; Liu, Song & Miao, 2018]、管土相互作用分析[Liu et al., 2018]，還包括以城市供水管網物理機制為基礎的管網抗震功能分析[繆惠全 & 李杰, 2018]和抗震可靠性分析[Miao, Liu & Li, 2018]，從而為城市供水管網的抗震分析奠定了堅實的基礎。

圖4. 地震災害作用下的水網、電網、建筑群落功能損失估計（Zhang et al., 2018）

系統耦合

本課題組提出了一種基于概率的城市各基礎設施系統（建筑群落、水網、電網、和交通網絡）協同分析框架[Zhang et al., 2018]。這個框架獲得城市區域內不同拓?fù)浣Y(jié)構和災害反應特征的物理系統的功能分析；提供了一套基于物理的功能損失量化和恢復預測模型。它的優勢具體體現在（1）分析過程中考慮了災害強度和結構響應的隨機性和空間相關性；（2）采用“系統的系統”的方法研究城市建筑群落和各類基礎設施之間由于功能耦合所產生的級聯效應；（3）通過對各系統模型之間的實時信息傳遞實現同步整體恢復的量化預測和獲得最優恢復策略；（4）采用以大數據和機器學習為基礎的高效解耦算法，例如復雜相關系統的崩潰擴散過程采用網絡流分析和混合整數線性規劃模型相結合的方法。

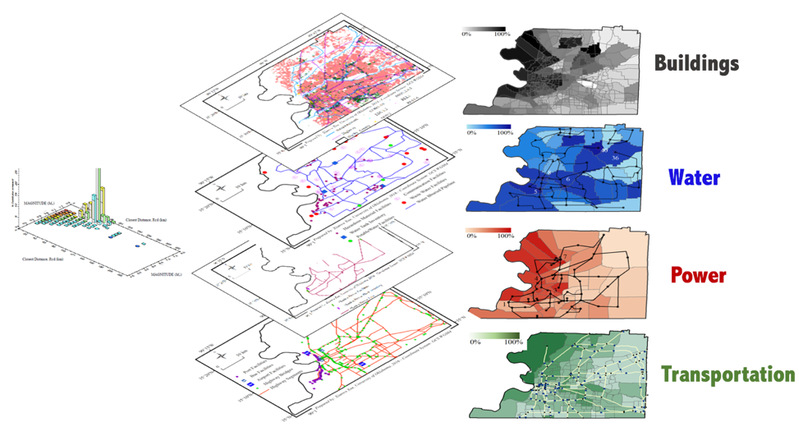

圖5. 災害作用下城市基礎設施系統耦合分析（Zhang et al., 2018）

參考文獻

Lin, P., & Wang, N. (2016). Building Portfolio Fragility Functions to Support Scalable Community Resilience Assessment. Sustainable and Resilient Infrastructure, 1(3-4), 108-122.

Lin, P., & Wang, N. (2017). Stochastic Post-Disaster Functionality Recovery of Community Building Portfolios II: Application. Structural Safety, 69, 106-117.

Lin, P., & Wang, N. (2017). Stochastic Post-Disaster Functionality Recovery of Community Building Portfolios I: Modeling. Structural Safety, 69, 96-105.

Lin, P. & Wang, N. (2018). Modeling Building Portfolio Recovery to support Community Resilience Planning in Sustainable and Resilient Infrastructure, published by Routledge, London.

Lin, P.,& Wang, N., (2019). A Stochastic Approach to Model Household Re-occupancy in A Community Following A Natural Hazard. 13th International Conference on Applications of Statistics and Probability in Civil Engineering (ICASP13), May 26-30. Seoul, S. Korea.

Lin, P., Wang, N., & Ellingwood, B. R. (2016). A Risk De-Aggregation Framework That Relates Community Resilience Goals to Building Performance Objectives. Sustainable and Resilient Infrastructure, 1(1-2), 1-13.

Liu, W. et al. (2018). The stiffness of axial pipe-soil springs and axial joint springs tested by artificial earthquakes, Soil Dynamics and Earthquake Engineering. Elsevier Ltd, 106, pp. 41–52. doi: 10.1016/j.soildyn.2017.12.014.

Liu, W., Song, Z. & Miao, H. (2018). Modified Factor for Segmented Pipes in Chinese Pipe Seismic Design Code Based on Probability Density Evolution Method. KSCE Journal of Civil Engineering, 22(3), pp. 951–961. doi: 10.1007/s12205-018-1370-2.

Miao, H. et al. (2016). Artificial earthquake test of gas supply networks. Soil Dynamics and Earthquake Engineering, 90, pp. 510–520. doi: 10.1016/j.soildyn.2016.09.022.

Miao, H., Liu, W. & Li, J. (2018). The seismic serviceability analysis of water supply networks. in Proceedings of the 6th International Symposium on Reliability Engineering and Risk Management. Singapore, pp. 1–6.

Wang, Y., Wang N. (2017). Retrofitting Building Portfolios to Achieve Community Resilience Goals under Tornado Hazard. ICOSSAR 2017. Vienna, Austria.

Zhang, W. & Wang, N. (2017). Bridge Network Maintenance Prioritization under Budget Constraint. Structural Safety, 67,96–104

Zhang, W., Wang, N., & Nicholson, C. (2017). Resilience-based Post-Disaster Recovery Strategies for Road-bridge Networks. Structure and Infrastructure Engineering, 13(11), 1404-1413.

Zhang, W., Wang, N., Nicholson, C.D. and Hadikhan Tehrani M. (2017). A Stage-wise Decision Framework for Transportation Network Resilience Planning and Recovery. Sustainable and Resilient Infrastructure,  In review

Zhang, W., Lin, P., Wang, N., Nicholson, C., & Xue, X.(2018). Probabilistic Prediction of Post-Disaster Functionality Loss of Community Building Portfolios Considering Utility Disruptions. Journal of Structural Engineering, 144(4), 04018015.

繆惠全& 李杰(2018). 基于物理機制的供水管網抗震功能實時動態分析. 地震工程與工程振動, 38(3), pp. 1–10.
